產品描述

一、設備概況

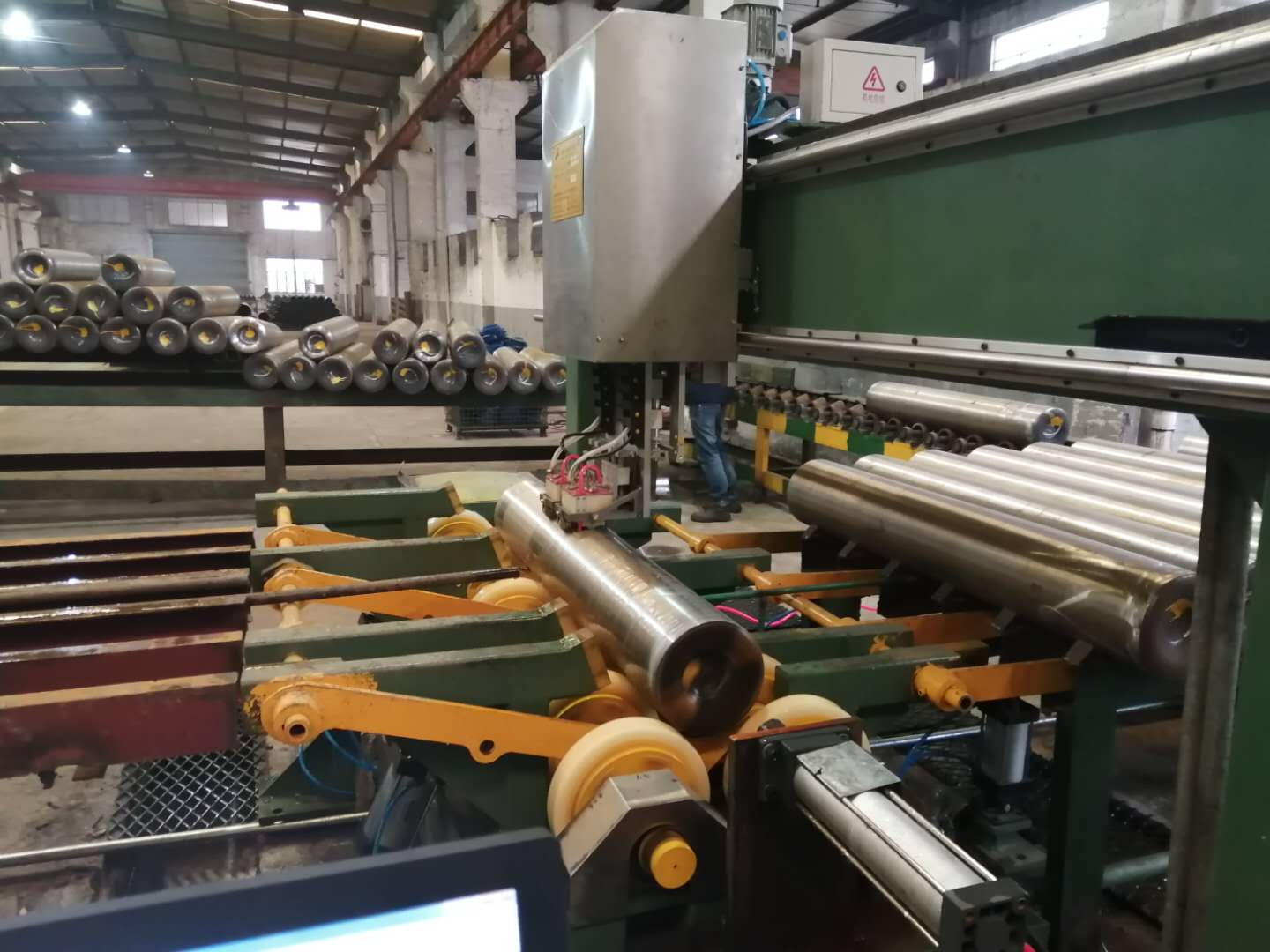

該設備探傷采用離線檢測。吊裝被探鋼棒放在上料臺架，撥料機構將鋼棒送到旋轉前進輥道，當工件行進至主機檢測水箱位置開始檢測，鋼棒繼續旋轉前進，探頭原地檢測對鋼棒的100%全覆蓋探傷。探傷完成后下料裝置動作，視鋼棒有無缺陷,分別落到正料槽或廢料槽。

         山東省科學院激光研究所是我國為數極少的既可研制探傷儀器、電器控制、又可加工生產機械設備的單位。

二、設備參數



探傷精度： GJB1580A-2004 A級

GB/T6519-2013 A級

信噪比：           ≧10dB；

穩定性：           <2dB；

漏報率：           0；

誤報率：           ≤1%；

  探傷速度：          ≤1.5min/支

人工傷的類型        執行GJB1580A-2004 A級

探傷標準：         執行GJB1580A-2004 A級

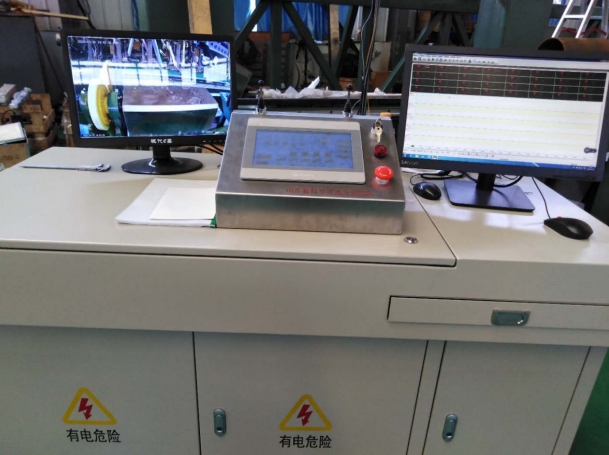

主機類型	工業級PC機
工作電壓	220V/50HZ
T以太網絡T	100M/ 1Gbit 自適應
通道總數T	4通道
發射脈沖強度	>300V 負尖脈沖
脈沖下降時間	<10ns 標準值
脈沖寬度	25 ns ~ 400ns，步長 25ns
重復頻率	1-5K Hz 每通道
軟閘門	探傷 1 個界面波閘門，3 個判傷閘門
放大/衰減	0 ~110 dB 可調，步長 1dB（可選前置放大）
工作頻率	0.5 ~ 10 MHz
檢波方式	全檢波、正半波、負半波、射頻四種方式可選
靈敏度余量	2.5P20：>50dB
垂直線性	≤1%
水平線性	≤0.1%
采樣頻率	40MHz
探測距離	最大 4800mm（鋼中縱波）
操作系統	Win7/ Win10

我公司屬檢測儀器企業，依托激光研究所的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有近30年的歷史，定型的渦流和超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼在內的100多家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
